您当前的位置:首页 - 标称电压0.6/1kV铜芯塑料绝缘预制分支电缆 更新时间:2022.03.25 浏览次数:

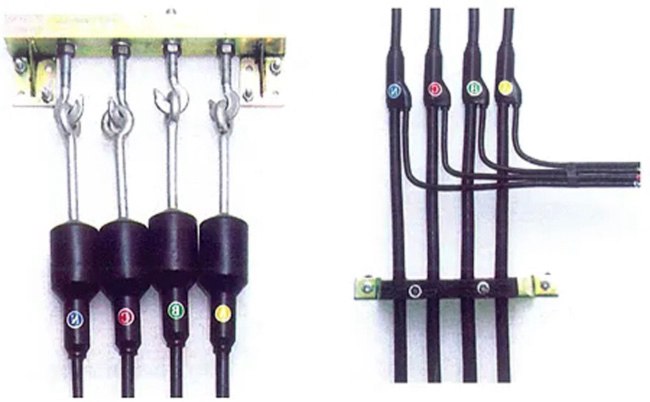

标称电压0.6/1kV铜芯塑料绝缘预制分支电缆 一 规模 本规范规矩了额外电压0.6/1kV铜芯塑料绝缘预制分支电缆的资料、技能方面的要求、检验规矩、包装及贮运。 本规范适用于沟通标称电压U/U为0.6/1kV铜芯聚氯乙烯或交联聚乙烯绝缘预制分支电缆,包括主线电缆、分支线电缆及分支衔接部。 2 引证规范 下列规范所包括的条文经过在本规范中引证而构成为本规范的条文,本规范出书时,所示版别均为有用。一切规范都会被修订,运用本规范的各方应讨论运用下列规范最新版别的可能性。 GB3953-1983 电工圆铜线 GB/T3956-1997 GB/T2951-1997 GB/T2951.23-1994 GB2952-1989 GB/T3048-1994 GB4909-1985 GB6995-1986 电缆的导体 电缆绝缘和护套资料通用实验办法 电线电缆机械物理功能测验办法 电缆外护层 电线电缆 电功能实验办法 裸电线实验办法 电线电缆辨认标志办法 GB8170-1987 数字修约规矩 GB9327.4-1988 GB12666.2-1990 GB12706-1991 JB/T8137-1995 GB8815-1988 电缆导体紧缩和机械衔接接头实验办法 电线电缆焚烧实验办法 热循环实验 标称电压35kV及以下铜芯、铝芯塑料绝缘电力电缆 电线电缆交货盘 电线电缆用软聚氯乙烯塑料
3 运用特性
分支电缆应用于住所、高层办公楼、地道及工厂中,便于装置敷设。电缆导体的最高额外温度:聚氯乙烯绝缘电缆为70℃,交联聚乙烯绝缘电缆为90℃。短路时(最长保持的时刻不超越5s),电缆导体的最高温度聚氯乙烯绝缘电缆不超越160℃,交联聚乙烯绝缘电缆不超越250℃。 敷设电缆时的环境和温度应不底于0℃。电缆最小曲折直径为电缆外径的12倍。
分支衔接部 主线电缆和分支线电缆的衔接部位。 衔接器 将主线电缆与分支线电缆导体相互衔接的器件。 压接 运用对称的模具,在衔接处施加压力,使其变形而衔接。 注塑绝缘体 在主线电缆与分支线电缆的衔接部进行绝缘处理,选用注塑机将聚氯乙烯混合物加工而成。 提高夹具 装置在主线电缆端部的提高作业用器件,不是用来长时间吊住电缆用器件。 5 产品代号、类型、标准及表明办法 代号 5.1 系列代号 5.1.1 预制分支电缆… 特征代号 ·FZ 5.1.2 铜导体… T(省掉) 聚氯乙烯绝缘… 交联聚乙烯绝缘… V …YJ 聚氯乙烯护套… V 5.2 类型称号 类型称号见表1。 表1 型 号 名 称 FZ-VV 聚氯乙烯绝缘聚氯乙烯护套预制分支电缆 FZ-Y JV 标准 交联聚乙烯绝缘聚氯乙烯护套预制分支电缆
